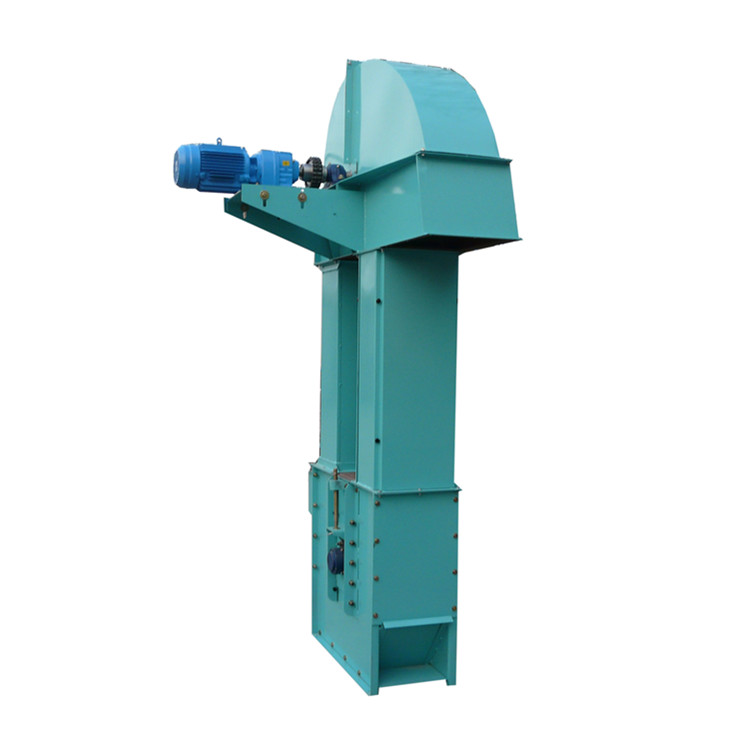

HL型圓環鏈斗式提升機 Chain bucket elevator

鏈斗式提升機

TH系列環鏈斗式提升機是按GB/T3926標準設計制造的通用垂直提升設備，采用圓環鏈做牽引件，適合粉狀、粒狀、小塊狀物料提升，****提升高度35M。提升機選用20MnVk材質礦用鏈、組合式鏈輪、硬齒面減速機驅動。

TH chain bucket elevators are universal vertical lifting equipment designed and manufactured in accordance with GB/T3926 standard. They use round link chains as their traction members. They are suitable for the lifting of powdery materials, granular materials, and small block materials. Their largest lifting height is 35m. Such elevator is driven by 20MnVk chains mining, combined chain wheels and hardened reducer.

型號規格	裝置制法	輸送能力 m³/h		料斗					傳動軸轉速 r/min	給料粒度 mm	提升高度 m	功率kw
		輸送能力 m³/h		容量 L		斗距 mm	斗寬 mm	運行速度m/s
		S制法	Q制法	S制法	Q制法	斗距 mm	斗寬 mm	運行速度m/s
HL300	C1	28	16	5.2	4.4	500	300	1.25	37.5	40	4.68～30.16	5.5
	C2	28	16	5.2	4.4	500	300	1.25	37.5	40	4.68～30.16	7.5
	C3	28	16	5.2	4.4	500	300	1.25	37.5	40	4.68～30.16	7.5
	C4	28	16	5.2	4.4	500	300	1.25	37.5	40	4.68～30.16	11
HL400	C1	47.2	30	10.5	10	600	400	1.25	37.5	50	4.52～30.32	5.5
HL400	C2	47.2	30	10.5	10	600	400	1.25	37.5	50	4.52～30.32	11
HL450		60	48	20		608	450	1.34	35.6	60		11
HL650	C	140					650					22
HL160		8	3.1	1.1	0.65	322	160	1.0	47.5	25	4.82～30.3
HL250		47.28	9.4	3.2	2.6	500	250	1.25	47.5	35	4.48～30.08

TH型環鏈斗式提升機 Chain bucket elevator

型號規格	輸送能力		料斗					傳動軸轉速 r/min	物料塊度 mm	提升高度 m	外形尺寸 mm	重量 t
	深斗	淺斗	容量 L		斗距 mm	斗寬 mm	運行速度 m/s
	深斗	淺斗	深斗	淺斗	斗距 mm	斗寬 mm	運行速度 m/s
TH315	59	35	6	3.75	512	315	1.4	42.5	35	40	2679×1713 ×41643	10.5
TH400	94	58	9.5	5.9	512	400	1.4	37.6	40		2903×2090 ×41763	12.1
TH500	118	73	15	9.3	688	500	1.5	35.8	50		3203×2294 ×42024	16.7
TH630	185	114	23.6	14.6	688	630	1.5	31.8	60		3514×2442 ×42384	20.1
